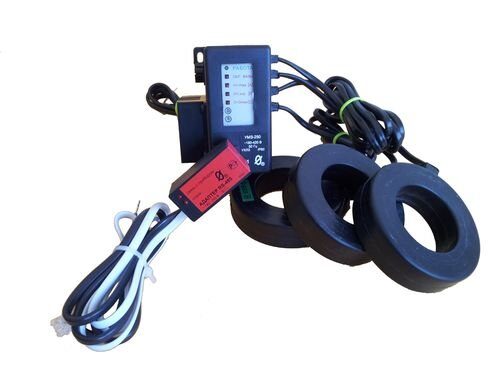

Адаптер RS-485

Адаптер RS-485

НАЗНАЧЕНИЕ

1. Адаптер RS-485 представляет собой устройство, позволяющее подключить прибор защиты/мониторинга (монитор двигателя серии МД, реле токовой защиты серии РТЗЭ, реле РКЗ (РКЗМ), контроллеры КСКН-3*, КСКН-4, ЭКРМ, ЭКТ(М), устройство серии УМЗ, разработанные в ООО “СибСпецПроект”), к ПК или сети с интерфейсом RS-485.

Адаптер является электронным изделием, обеспечивающим двусторонний обмен информацией между ПК и прибором защиты с использованием интерфейса RS-485 и протокола обмена данных MODBUS RTU.

2. Адаптер RS-485 может использоваться как средство передачи информации о токовой нагрузке и режиме работы электроустановки при подключении к АСУ, работающих под управлением SCADA-систем.

Внимание! Адаптер RS-485 не предназначен для удаленного изменения уставок защиты приборов.

Однако, позволяет произвести удаленный сброс аварийного состояния или заблокировать пуск электроустановки (см. таблицу регистров).

* - актуально для контроллеров, произведенных с января 2014 г.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Протокол передачи данных - MODBUS RTU.

2. Работа при скоростях обмена 9600, 19200, 38400, 57600, 115200 бит/с.

3. Питание от сети переменного тока напряжением 220 В частотой 50 Гц.

4. Потребляемая мощность - не более 2 Вт.

5. Габаритные размеры - не более 22 х 45 х 22 мм.

6. Масса - не более 40 гр.

7. Средний срок службы - не менее 5 лет.

8. Адаптер изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначен для работы при температуре окружающей среды от 0 до +60 град. С при относительной влажности до 98% при 25 град. С.

9. Степень защиты корпуса - IP50

СКАЧАТЬ : Паспорт RS-485 14_02_2017
