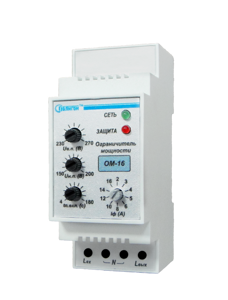

Реле ограничения мощности ОМ-16

НАЗНАЧЕНИЕ

Ограничитель мощности ОМ-16 предназначен для для защиты однофазной нагрузки от недопустимых колебаний напряжения сети, контроля тока и отключения нагрузки при превышении пороговых значений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОГРАНИЧИТЕЛЯ МОЩНОСТИ ОМ-16

Номинальное напряжение, «Uном»	В, Гц	220; 50
Пределы регулирования напряжения отключения по верхнему порогу отпускания реле, «Uв.п.»	В	230…270
Пределы регулирования напряжения включения по нижнему порогу отпускания реле, «Uн.п.»	В	150…200
Гистерезис нижнего порога (по программе) «DUн.п»=Uн.п.вкл-Uн.п.откл	%	5…20
Временная задержка отключения реле при превышении верхнего порога по напряжению или при к.з. (нерегулируемая)	сек	0,05
Временная задержка отключения реле при превышении нижнего порога по напряжению или при перегрузке по току (нерегулируемая)	сек	5
Время повторного включения нагрузки, «tп.вкл»	сек	4…180
Временная задержка включения нагрузки после повторного (многократного) отключения при перегрузке по току	мин	10
Диапазон значений ограничения мощности*	ВА	440…3520
Коммутируемый ток (АС1 250 В)	А	16
Диапазон рабочих температур (без образования конденсата)	°С	-25…+40
Габаритные размеры блока	мм	36 Х 90 Х 65
Масса	кг	0.2
Сечение проводов для подключения блока	мм²	1.5

*определение значения мощности производится по формуле Рном=Uном*Iф, где Uном=220 В, а Iф – соответствует положению переключателя.

Например: переключатель в положении Iф=12, тогда Рном=220*12=2640 ВА.

Таким образом, если нагрузка будет больше значения 2640 ВА, то через 5 сек

Класс защиты – 0, ЭМС по ГОСТ Р50033.92.

Блок ОМ-16 выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся:

- индикаторы «СЕТЬ» и «АВАРИЯ»;

- ручки подстроечных резисторов;

- ручка переключателя мощности (тока).

В нижней части блока ограничителя мощности находятся клеммные колодки для подключения блока к сети и к схеме управления.

Питание реле осуществляется непосредственно от контролируемой сети.

Реле ограничения мощности ОМ-2-500

Назначение ОМ-2-500

Блок ОМ-2-500 предназначен для управления силовыми контакторами (приоритетная и второстепенная нагрузка) или другими коммутирующими устройствами при помощи контактов внутренних реле Р1, Р2 и обеспечивает:

контроль напряжения трехфазной сети 220/380 В, 50 Гц, не зависимо по каждой фазе и автоматическое выключение/включение нагрузки №1 при помощи реле Р1 и нагрузки №2 при помощи Р2 согласно заданным значениям;
измерения тока не зависимо по каждой фазе (для токов более 5 А, с применением трансформаторов тока ХХХ/5 А) и автоматическое ступенчатое (сначала отключается нагрузка №2, а затем, при росте тока нагрузка №1) выключение/включение нагрузок при помощи реле Р1 и Р2 согласно установленным значениям;
отображения текущего состояния Р1 и Р2, и текущих показаний фазных напряжений и токов в трехфазной сети переменного тока 220/380 В, 50 Гц на ЖКИ индикаторе;
программирования параметров (напряжения, тока, временных задержек и режимов работы) блока ОМ-2-500-01;
сохранение в энергонезависимой памяти любых изменений режима работы, с занесением даты, времени, типа события, параметров, с возможностью последующего просмотра на ЖКИ индикаторе включая – начальное включение каналов, после подачи питания.

Конструкция ОМ-2-500

Ограничитель мощности выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся ЖК индикатор, и кнопки управления.
В нижней части блока находятся клеммные колодки для подключения блока к сети и нагрузке.

Технические характеристики ОМ-2-500

Параметр	Значение
Номинальное рабочее напряжение	220 В; 50 Гц
Пределы регулирования напряжения отключения по верхнему порогу «Uв.п.», Umax	min 230 B зав.уст. 248 В max 270 B
Пределы регулирования напряжения выключения по нижнему порогу «Uн.п.выкл», Umin	min 145 B зав.уст. 176 В max 205 B
Гистерезис нижнего порога «ΔUн.п»=Uн.п.вкл-Uн.п.выкл, Udelta	min 2 B зав.уст. 10 В max 15 B
Гистерезис верхнего порога «ΔUв.п».= Uв.п-Uв.п.вкл.	3 В
Время задержки отключения нагрузки по верхнему порогу напряжения	<=0,07 c.
Время задержки отключения нагрузки при Uф < 80 B	<=0,07 c.
Время задержки отключения нагрузки по нижнему порогу напряжения, T-off (U)	min 1 c. зав.уст. 5 c. max 60 c.
Время задержки включения после возврата напряжения в установленные пределы, T-on (U)	min 1 c. зав.уст. 6 c. max 180 c.
Время задержки отключения канала 2 при перегрузке по току свыше 40% от предельного тока трансформатора	<=0,07 c.
Время задержки отключения канала 1 при сохранении перегрузки по току свыше 40% от предельного тока трансформатора, после откл. канала 2	0,07 c.
Время задержки отключения нагрузки при перегрузке по току, T-off (I)	min 1 c. зав.уст. 10 c. max 60 c.
Время задержки включения нагрузки при отключении из-за перегрузки по току, T-on (I)	min 1 мин. зав.уст. 10 мин. max 60 мин.
Время задержки включения при мгновенной повторной перегрузке по току *	60 мин.
Значения установок ограничения тока «Iф (А)», Imax	(0,1…5,0) х Коэфф.транс (шаг 2% шкалы) А
Типы подключаемых трансформаторов: порядковый номер, коэффициент пересчета, максимальный ток (трансформаторы с током вторичной обмотки 5 А)	№/К. тр./max т. тр. 1/1/5 2/2/10 3/3/15 4/4/20 5/5/25 6/6/30 7/8/40 8/10/50 9/12/60 10/15/75 11/16/80 12/20/100 13/30/150 14/40/200 15/50/250 16/60/300 17/80/400 18/100/500
Максимальный коммутируемый ток (АС1 250 В)	7 А
Диапазон рабочих температур (без образования конденсата)	min -10 ºC max +40 ºC
Габаритные размеры блока	70 Х 90 Х 60 мм
Масса, не более	0,3 кг
Сечение проводов для подключения блока	1,5 мм²

* - когда после перегрузки по току и отключенном канале, при включении канала мгновенно возникает перегрузка по току.
Погрешность измерений напряжения 1%.
Погрешность измерений тока 2% от максимального значения шкалы.
Класс защиты по электробезопасности - 0, ЭМС - по ГОСТ Р 51318.14– 99.

Ограничитель мощности ОМ-2-500И

Скачать : паспорт ОМ-2-500И
