ПАНЕЛЬ УПРАВЛЕНИЯ АВР-3/3-ПУ



ПАНЕЛЬ УПРАВЛЕНИЯ АВР-3/3-ПУ

авр-3-3-пу (мал. р.)

Назначение


Панель управления с микропроцессорным управлением АВР-3/3-ПУ предназначено для ручного управления режимами работы блока АВР-3/3-PU.

Панель управления позволяет отслеживать состояние АВР-3/3-И.01, и, переведя устройство в режим ручного управления, включать/отключать исполнительные устройств в ручном режиме.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99.
Климатическое исполнение УХЛ 4.2.
Гарантийный срок – 2 года.

Технические характеристики


 Характеристика Значение
Номинальное рабочее напряжение   12 В
Габаритные размеры блока 95х95х13 мм
Масса, не более 0,3 кг


Конструкция системы

Блок АВР-3/3-ПУ выполнен в корпусе для установки на панель.
На передней панели блока находятся индикаторы состояния и кнопки управления работой блока АВР-3/3-И.01.
Клеммные колодки находятся на задней стороне блока.
Питание блока осуществляется от блока  АВР-3/3-ПУ, или от внешнего источника питания 8-15 вольт.

Подготовка к эксплуатации и эксплуатация
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации блока АВР-3/3-ПУ.
Установить блок, произвести подключение, соединив одноименные клеммы «-»,  «+», «А», «В».   Расстояние между блоком «АВР-3/3-И.01» и панелью управления до 10 метров.
ПОДКЛЮЧЕНИЕ  ПРОИЗВОДИТЬ  ПРИ  ОБЕСТОЧЕННЫХ ВВОДАХ СЕТИ блока АВР-3/3-И.01!!
Запрещается: вскрывать блок, находящийся под напряжением.



Работа с панелью управления
Отключение нагрузки - кнопка «СТОП».
Переход в ручной/автоматический режим управления - кнопка «АВТ/РУЧН.».
Подключение нагрузки к первому входу – кнопка «ВВОД 1».
Подключение нагрузки ко второму входу – кнопка «ВВОД 2».
При замыкании перемычкой контактов «1» и «2» клеммника на задней панели, кнопки будут заблокированы и управление невозможно.
При переводе блока в ручной режим из автоматического, и отсутствии аварии на линиях, нагрузка остается подключенной. При переводе из ручного в автоматический режим, при отсутствии аварии на входных линиях, нагрузка будет подключена в соответствии с установленным режимом работы блока. В ручном режиме возможно подключение нагрузки к входам 1 и 2 не зависимо от состояния этих входов. Переключение входа 1 и входа 2 только через кнопку «СТОП».

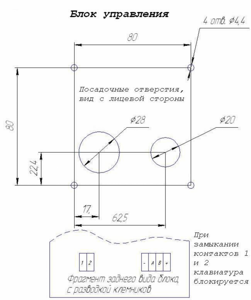

авр 3-3 схема 3
