НАЗНАЧЕНИЕ РКИ-2-300-01
Реле контроля изоляции «РКИ-2-300-01» предназначено для контроля сопротивления изоляции под напряжением в сетях постоянного тока с изолированными шинами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РКИ-2-300-01:
| Температура эксплуатации, ˚С | -40 … +60 °С |
| Сечение проводов для подключения | 0,5…1,5 мм² |
| Напряжение питания, В | ~220 +10/-20% В, 50 или =75…340 Гц |
| Коммутируемый ток контакта (АС1 250 В), А | 5 |
| Потребляемая мощность, не более | 3 Вт |
| Рабочее напряжения контролируемой сети, В | =75...1000 |
| Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) | 10; 20; 30; 40; 50; 75; 100; 150; 200; 250; 300 |
| Гистерезис включения/включения сигнализации на пороговых значениях, не более | 5% |
| Временная задержка на включение сигнализации при ухудшении изоляции, не более* | 5 сек |
| Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) | 4500 В |
| Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) | М25 |
| Входное сопротивление, не менее | 2,0 МОм |
| Масса, кг | 0,25 кг |
| Габаритные размеры, мм | 88х90х65 мм |
Конструкция системы
Реле РКИ-2-300-01 выполнено в корпусе для установки на DIN-рейку.

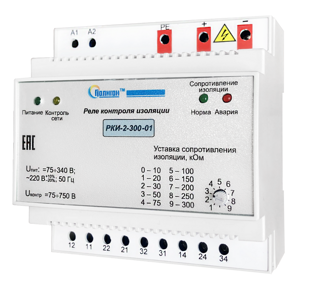

На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА», «АВАРИЯ» и переключатель уставок порогового значения сопротивления изоляции «0…9».
В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети AC 220(160-230), DC 220-320.
В нижней части блока находятся клеммные колодки контактов трех выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики.
Цепи питания, измерения и контакты выходных реле гальванически разделены.
* При подаче питания время тестирования увеличивается до 8…13 сек.
Климатическое исполнение У, категория размещения 2 по ГОСТ 15543.1-89
Реле РКИ-2-300-01 выполнено в корпусе для установки на DIN-рейку.
На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА», «АВАРИЯ» и переключатель уставок порогового значения сопротивления изоляции «0…9».
В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети AC 220(160-230), DC 220-320.
В нижней части блока находятся клеммные колодки контактов трех выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики.
Цепи питания, измерения и контакты выходных реле гальванически разделены.
* При подаче питания время тестирования увеличивается до 8…13 сек.
Климатическое исполнение У, категория размещения 2 по ГОСТ 15543.1-89
СКАЧАТЬ: паспорт РКИ-2-300-01
