Смартреле МД-4 - Реле защиты и мониторинга

ООО "САВЭЛ" предлагает Вашему вниманию новинку:

Реле защиты и мониторинга Смартреле МД-4

СКАЧАТЬ: паспорт Смартреле МД-4

Смартреле МД4

Реле защиты и мониторинга Смартреле МД-4        – аналог монитора двигателя МД-4;



Конструктивные особенности:

-оригинальная конструкция приборов имеет малые гарабиты (45х35х88) и вес не более 60 гр.;

-приборы оборудованы универсальным креплением под винт или DIN-рейку;

-подключение приборов обеспечивается при помощи минимального числа надежных винтовых клемм;

-приборы обеспечивают разъемное соединение датчиков тока с реле с возможностью увеличения длины соединения до 20 м.


Характеристики энергопотребления:

Питание от сети ~ 160 – 440 В;

Малая потребляемая мощность - менее 0,5 Вт при напряжении ~ 220 В.



Другие достоинства:

Все приборы исполнения Смартреле имеют встроенный предпусковой контроль изоляции, что позволяет обходиться без дополнительных модулей;

Приборы исполнения Смартреле имеют расширенный диапазон контролируемых токов, позволяющий фиксировать перегрузки по току с высокой кратностью;

Приборы обладают непревзойденной надежностью - содержат минимальное число электронных компонентов из всех известных приборов защиты;

Все приборы исполнения Смартреле  обеспечивают возможность подключения к ПК для считывания данных; обеспечиваютработу в проводных (RS-485, Ethernet) и беспроводных (WL_NET) сетях (подключение с помощью дополнительных модулей);

Обеспечивают возможность расширения функций путем подключения дополнительных модулей.



Реле защиты и мониторинга Смартреле МД-4

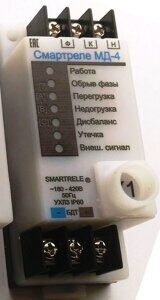

Фото Смартреле МД4     Смартреле МД-4

1. Смартреле МД-4 предназначено для установки в цепях питания трехфазных электродвигателей  переменного  тока промышленной частоты 50 Гц напряжением 220/380 В для их защиты от аварийных режимов работы.

При косвенном подключении  через трансформаторы тока реле могут использоваться в электролиниях  на любое напряжение.

2.  Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя.

3. Смартреле МД-4   обеспечивает функции защиты следующих видов:

- трехуровневую защиту по перегрузке по току с раздельной регулировкой выдержки

времени на отключение по каждому уровню;

- защиту от недогрузки по току;

- защиту от неполнофазного режима работы;

- защиту от превышения допустимого дисбаланса токов.

- защиту от однофазных замыканий на землю;

- защиту от частых пусков;

- предпусковой контроль изоляции.

Функции реле могут расширяться   подключением дополнительных устройств.

4. Смартреле МД-4  изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределу уставки номинального тока в амперах.

5. Смартреле МД-4  обеспечивает также накопление статистических данных о работе электродвигателей и агрегатов на их основе, регистрирует информацию о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени событий и их параметров: контролируемых токов и причины аварии на момент аварийного отключения, пускового тока  и времени выхода на режим контролируемого электродвигателя при его запуске, длительности перерыва электроснабжения, ведется учет времени наработки, числа нормальных и аварийных отключений электродвигателя и ряд других параметров.

Для анализа накопленной информации предусмотрено подключение реле к персональному компьютеру.

6. Смартреле МД-4  изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от  минус 40  до +40° С при относительной влажности до 98% при 25° С. Степень защиты корпуса реле — IP60.

Питание реле осуществляется от одной фазы сети переменного тока напряжением в пределах от 180  до 420 В частотой (50 ± 2) Гц.

7. Смартреле МД-4 предназначено для работы совместно с пультом управления ПУ-04C (изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи.

Один пульт может обслуживать любое количество реле.

8. Смартреле МД-4  работает также совместно с пультом управления ПУ-04Л

(изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество реле.



9.  Смартреле МД-4   работает совместно с пультом управления Смарт ПУ-04 (рис.3в паспорта, изготавливается и поставляется по отдельному заказу), обеспечивающими отображение настроек реле, информации о текущих и аварийных режимах контролируемой электроустановки, а так же программирование уставок реле.
Пульт предназначен для стационарной установки в электрических шкафах совместно с одним реле. Один пульт обслуживает один прибор, с которым он совместно установлен.  Пульт изготавливается и поставляется по заказу потребителя только в комплекте с каждым экземпляром реле.

10. Смартреле МД-4  работает совместно с Адаптером USB ЮИПН 203127.001

(изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим передачу  накопленных данных в персональный компьютер (ПК) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени, а так же программирование уставок реле от ПК.

Один Адаптер USB  может обслуживать любое количество реле.

11. Смартреле МД-4  работает совместно с мобильным устройством сбора информации УСИМ ЮИПН 460000.001  (изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим оперативный сбор данных с приборов МД-4 и их передачу в компьютер для последующей обработки и документирования.

 Одно устройство   может обслуживать любое количество реле.

12. Смартреле МД-4  работает в системе радиального интерфейса удаленного сбора данных ―СИРИУС‖ ЮИПН 421433.001. Порядок работы описан в паспорте на систему ЮИПН 421433.001 ПС.

13. Смартреле МД-4  работает совместно с Адаптером Ethernet  ЮИПН 203127.002, используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.

14. Реле работает совместно с Адаптером  RS-485 ЮИПН 203127.004, позволяющим подключить прибор защиты к ПК или сети с интерфейсом RS-485.

15.  Реле работает совместно с Адаптером беспроводной сети А2 ЮИПН 203127.005 (используемым для построения беспроводных сетей удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов (беспроводная сеть WL_NET).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Смартреле МД-4



1.  Пределы контролируемых токов:

Смартреле МД-4-   2.5             от   0   до          20 А;

Смартреле МД-4-      5             от   0   до          40 А;

Смартреле МД-4- 12.5             от   0   до        100 А;

Смартреле МД-4-    25             от   0   до        200 А;

Смартреле МД-4-    50             от   0   до        400 А;

Смартреле МД-4-  125             от   0   до     1 000 А;

Смартреле МД-4-  250             от   0   до     2 000 А;

Смартреле МД-4-  500             от   0   до     4 000 А;

Смартреле МД-4-1250             от   0   до   10 000 А.



2. Пределы контролируемых токов нулевой последовательности  3*Io:

Смартреле  МД-4-   2.5             от  0.1   до          80 А;

Смартреле  МД-4-      5             от  0.2   до        160 А;

Смартреле  МД-4- 12.5             от  0.5   до        400 А;

Смартреле  МД-4-    25             от     1   до        800 А;

Смартреле  МД-4-    50             от     2   до     1 600 А;

Смартреле  МД-4-  125             от     5   до     4 000 А;

Смартреле  МД-4-  250             от   10   до     8 000 А;

Смартреле  МД-4-  500             от   20   до   16 000 А;

Смартреле  МД-4-1250             от   50   до   40 000 А.



3. Пределы регулирования режимных уставок по току отсечки Iо:



Смартреле МД- 4-  2.5             от  0   до      20 А,     шаг  0.1 А;

Смартреле МД- 4-     5             от  0   до      40 А,     шаг  0.2 А;

Смартреле МД- 4-12.5             от  0   до     100 А,    шаг  0.5 А;

Смартреле МД- 4-   25             от  0   до     200 А,    шаг     1 А;

Смартреле МД- 4-   50             от  0   до     400 А,    шаг     2 А;

Смартреле МД- 4- 125             от  0   до   1 000 А,   шаг     5  А;

Смартреле МД- 4- 250             от  0   до   2 000 А,   шаг    10 А;

Смартреле МД- 4-  500            от  0   до   4 000 А,   шаг    20 А;

Смартреле МД- 4-1250            от  0   до   9 950 А    шаг    50 А.



4. Время задержки срабатывания защитного отключения Tо по току отсечки Iо -

регулируемое в пределах от 0 до 0.5 сек. с шагом 0.05 сек. Погрешность задержки

срабатывания защитного отключения по току отсечки – не более +0.03 сек.



5. Пределы регулирования режимных уставок по току максимальной защиты Imax:

Смартреле МД- 4-   2.5             от  0   до         5 А,  шаг   0.02 А;

Смартреле МД- 4-      5             от  0   до       10 А,  шаг   0.04 А;

Смартреле МД- 4- 12.5             от  0   до       25 А,  шаг     0.1 А;

Смартреле МД- 4-    25             от  0   до       50 А,  шаг     0.2 А;

Смартреле МД- 4-    50             от  0   до     100 А,  шаг     0.4 А;

Смартреле МД- 4-  125             от  0   до     250 А,  шаг        1 А;

Смартреле МД- 4-  250             от  0   до     500 А,  шаг        2 А;

Смартреле МД- 4-  500             от  0   до  1 000 А,  шаг        4 А;

Смартреле МД- 4-1250             от  0   до  2 500 А,  шаг      10 А.



6. Время задержки срабатывания защитного отключения Tmax по току по току

максимальной защиты Imax - регулируемое в пределах от  0.5 до 60 сек. с шагом 0.5 сек.

7. Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки

Imin, дисбалансу токов Dmax:



Смартреле МД- 4-   2.5             от   0   до      2.5 А,  шаг 0.01 А;

Смартреле МД- 4-      5             от   0   до         5 А,  шаг 0.02 А;

Смартреле МД- 4- 12.5             от   0   до    12.5 А,  шаг 0.05 А;

Смартреле МД- 4-    25             от   0   до       25 А,  шаг   0.1 А;

Смартреле МД- 4-    50             от   0   до       50 А,  шаг   0.2 А;

Смартреле МД- 4-  125             от   0   до     125 А,  шаг   0.5 А;

Смартреле МД- 4-  250             от   0   до     250 А,  шаг      1 А;

Смартреле МД- 4-  500             от   0   до     500 А,  шаг      2 А;

Смартреле МД- 4-1250             от   0   до  1 250 А,  шаг      5 А.



8. Время задержки срабатывания защитного отключения Tnom по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax  - регулируемое в пределах от  1 до 250

сек. с шагом  1 сек.

9.  Пределы регулирования режимных уставок по току замыкания на землю Iзз:

Смартреле МД- 4-  2.5             от  0.1   до    2.5 А,  шаг 0.01 А;

Смартреле МД- 4-     5             от  0.2   до       5 А,  шаг 0.02 А;

Смартреле МД- 4-12.5             от  0.5   до  12.5 А,  шаг 0.05 А;

Смартреле МД- 4-   25             от  1     до      25 А,  шаг   0.1А;

Смартреле МД- 4-   50             от  2     до      50 А,  шаг   0.2 А;

Смартреле МД- 4- 125             от  5     до    125 А,  шаг   0.5А;

Смартреле МД- 4- 250             от  10   до    250 А,  шаг    1 А;

Смартреле МД- 4-  500            от  20   до    500 А,  шаг    2 А;

Смартреле МД- 4-1250            от  50   до 1 250 А,  шаг    5 А.



10. Время задержки срабатывания защитного отключения Tзз по току замыкания на землю Iзз - регулируемое в пределах от  0 до 5 сек. с шагом 0.05 сек.  Погрешность

задержки  срабатывания защитного отключения по току замыкания на землю – не более +0.05 сек.

11. Время задержки срабатывания защитного отключения при пуске электродвигателя Тп - регулируемое в пределах от 1 до 250 сек. с шагом  1 сек.

12. Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет  3 сек.

13. Время задержки включения при перерыве электроснабжения  электродвигателя Тсз - регулируемое в пределах от 1 до 250 сек. с шагом  1 сек.

14. Время задержки на автоматический повторный пуск Тпв - регулируемое в пределах от 1сек. до 180 минут.

15. Число попыток автоматического повторного пуска Nпв - регулируемое в пределах от 1 до 250.

16. Время запрета на повторное включение Тзпв - регулируемое в пределах от 1сек. до 180 минут.

17.  Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 2 А при напряжении до 420 В.

18.  Управляющий контакт реле допускает перегрузку  до 25 А в течение времени не более 0.5 сек.

19. Питание реле осуществляется от сети переменного тока напряжением в пределах от 180  до 420 В частотой (50 ± 2) Гц.

20. Мощность, потребляемая  реле от сети, - не более 1 Вт.

21. Габаритные размеры реле – не более  35 х 95 х 42 мм (без датчиков тока).

22. Длина кабеля от корпуса реле до датчиков тока – 1100 ± 100 мм с возможностью наращивания потребителем до 20 м.



23. Габаритные размеры датчиков тока (внутренний x внешний диаметр x высота, мм):

Смартреле МД-4- 2.5   - 10 x 40 x 15;

Смартреле МД-4- 5      - 10 x 40 x 15;

Смартреле МД-4- 12.5 - 10 x 40 x 15;

Смартреле МД-4- 25    - 10 x 40 x 15; *

Смартреле МД-4- 50    - 24 x 54 x 18;

Смартреле МД-4- 125  - 24 x 54 x 18;

Смартреле МД-4- 250   - 42 x 76 x 20;

Смартреле МД-4- 500   - 42 x 76 x 20;

Смартреле МД-4- 1250 - 65 x 112 x 22.

* Примечание: по требованию заказчика может комплектоваться датчиками типоразмера 24 x 54 x 18 мм. Указывать при заказе.



24.  Масса реле:

Смартреле МД-4-  2.5,  МД-4-    5,  МД-4- 12.5       - не более 0.25 кг;

Смартреле МД-4-   25,  МД-4-   50, МД-4-  125       - не более 0.35 кг;

Смартреле МД-4-  250, МД-4- 500                            - не более 0.55 кг;

Смартреле МД-4- 1250                                               - не более 0.95 кг.



25. Средний срок службы реле - не менее 5 лет.



4. КОМПЛЕКТНОСТЬ

В комплект поставки  входят:

Реле                                                      - 1 шт.

Паспорт на реле                                 - 1 шт.



Пульт управления ПУ-04С (ПУ-04Л) - 1 шт.*

Пульт управления Смарт ПУ-04         - 1 шт. *

Реле промежуточное Смартреле РП-003 - 1 шт.*

Адаптер USB ЮИПН 203127.001      - 1 шт.*

Адаптер Ethernet ЮИПН 203127.002 - 1 шт.*

Устройство УСИМ ЮИПН 460000.001 - 1 шт.*

Адаптер RS-485 ЮИПН 203127.004 - 1 шт.*

Адаптер беспроводной сети А2 ЮИПН 203127.005 - 1 шт.*

Индикатор сигнальный ИСА 1-1 (зеленый) - 1 шт. *

Индикатор сигнальный ИСА 1-2 (красный) - 1 шт. *

Индикатор сигнальный ИСА 1-3 (белый) - 1 шт. *



Примечание:

*Дополнительные устройства, входящие в комплект поставки по требованию заказчика, изготавливаются и поставляются отдельно.



СКАЧАТЬ:  паспорт Смартреле МД-4
